誤動作防止用、ペダル安全ロックレバー「S4」をSM2形シリーズに取り付けたフットスイッチです。

特 長

  • ■各保護カバーとも組替えが簡単にできます
  • ■保護カバーにより、各特長と形式が構成されます

主な用途

各種工作機械、プレス機械、医療機械、他各種産業機械など。

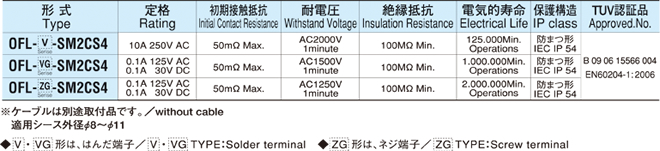

仕様

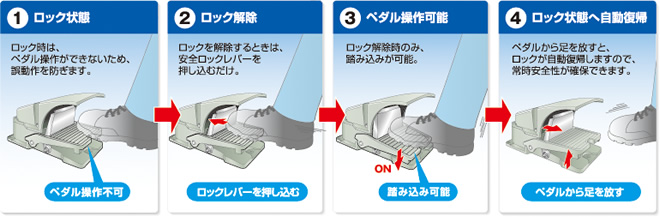

操作方法

ラインアップ

  • Momentary(モーメンタリー)・・・踏んでON、離すとOFF
  • Alternate(オルタネイト)・・・踏んでON、もう一度踏んでOFF

【SM2CS4形 TUV】

保護カバー付

OFL-V-SM2CS4
(1c接点/ M )
OFL-2V-SM2CS4
(2c接点/ M )
OFL-VG-SM2CS4
(1c接点 微小負荷/ M )
OFL-2VG-SM2CS4
(2c接点 微小負荷/ M )
OFL-ZG-SM2CS4
(1c接点 微小負荷/ M )
OFL-2ZG-SM2CS4
(2c接点 微小負荷/ M )

一覧表を確認する

【SM2CS4形 2連式 TUV】

電磁開閉機器の操作、2回路操作に最適です。

OFL-TV-SM2CS4
(各側1c接点/ M )
OFL-2TV-SM2CS4
(各側2c接点/ M )
OFL-TVG-SM2CS4
(各側1c接点 微小負荷/ M )
OFL-2TVG-SM2CS4
(各側2c接点 微小負荷/ M )
OFL-TZG-SM2CS4
(各側1c接点 微小負荷/ M )
OFL-2TZG-SM2CS4
(各側2c接点 微小負荷/ M )

一覧表を確認する

【SM2KS4形 TUV】

シールドカバー付

OFL-V-SM2KS4
(1c接点/ M )
OFL-2V-SM2KS4
(2c接点/ M )
OFL-VG-SM2KS4
(1c接点 微小負荷/ M )
OFL-2VG-SM2KS4
(2c接点 微小負荷/ M )
OFL-ZG-SM2KS4
(1c接点 微小負荷/ M )
OFL-2ZG-SM2KS4
(2c接点 微小負荷/ M )

一覧表を確認する

【SM2KS4形 2連式 TUV】

電磁開閉機器の操作、2回路操作に最適です。

OFL-TV-SM2KS4
(各側1c接点/ M )
OFL-2TV-SM2KS4
(各側2c接点/ M )
OFL-TVG-SM2KS4
(各側1c接点 微小負荷/ M )
OFL-2TVG-SM2KS4
(各側2c接点 微小負荷/ M )
OFL-TZG-SM2KS4
(各側1c接点 微小負荷/ M )
OFL-2TZG-SM2KS4
(各側2c接点 微小負荷/ M )

一覧表を確認する

【SM2KSS4形 TUV】

シールド安全蓋付

OFL-V-SM2KSS4
(1c接点/ M )
OFL-2V-SM2KSS4
(2c接点/ M )
OFL-VG-SM2KSS4
(1c接点 微小負荷/ M )
OFL-2VG-SM2KSS4
(2c接点 微小負荷/ M )
OFL-ZG-SM2KSS4
(1c接点 微小負荷/ M )
OFL-2ZG-SM2KSS4
(2c接点 微小負荷/ M )

一覧表を確認する

【SM2KSS4形 2連式 TUV】

電磁開閉機器の操作、2回路操作に最適です。

OFL-TV-SM2KSS4
(各側1c接点/ M )
OFL-2TV-SM2KSS4
(各側2c接点/ M )
OFL-TVG-SM2KSS4
(各側1c接点 微小負荷/ M )
OFL-2TVG-SM2KSS4
(各側2c接点 微小負荷/ M )
OFL-TZG-SM2KSS4
(各側1c接点 微小負荷/ M )
OFL-2TZG-SM2KSS4
(各側2c接点 微小負荷/ M )

一覧表を確認する
