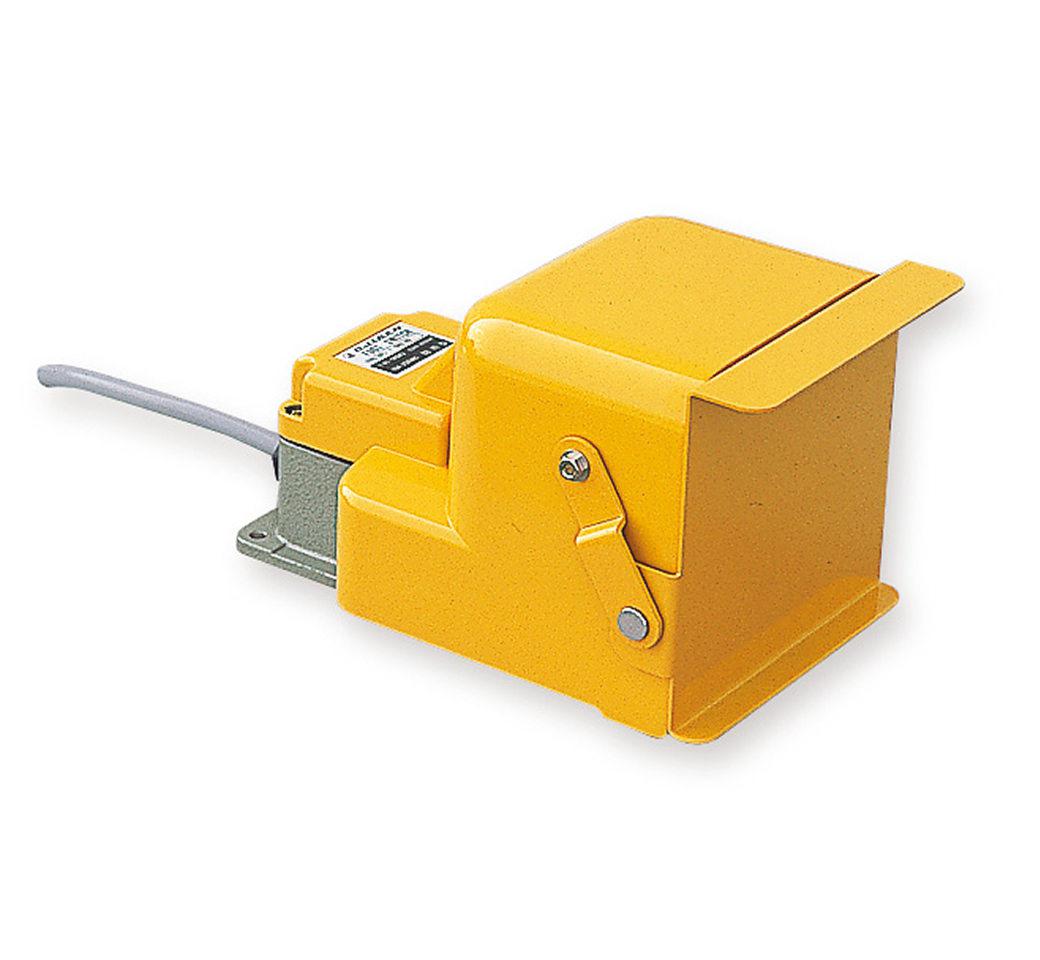

OFL-1-SM2KS


OFL-1-SM2KS

動作特性 モーメンタリー
定格 6A-250V AC
内蔵スイッチ MICROスイッチ Z形
接点構成 1c
附属コード VCTF1.25X3芯X1.5M
動作力 31N
保護構造 IP54
材質 アルミダイカスト製
カラー ボディ:グリーンハンマートン
カバー:イエロー
重量 2200g
対応保護カバー SM2用Cカバー
SM2用Kカバー
SM2用KSカバー
原産国 日本
  • アルミ製
  • モーメンタリー
  • 防塵
産業用フットスイッチのSM2形シリーズは、信頼性と耐久性に優れており、工場内などで安全靴での使用など、さまざまな環境に適しております。
多種多様の仕様により悪環境(防塵、防水、耐油など)の所にも使用できます。

3種類の保護カバーの組替え、また誤動作防止の安全ロックレバー「S4形」との組み合わせも可能ですのでその場に合わせた安全対策もできます。


産業用アルミダイカスト製フットスイッチ。
1c接点/KSカバー付


【保護カバー形式説明】
SM2:保護カバーなし
SM2C:Cカバー付(上部保護カバー)
SM2K:Kカバー付(全体シールドカバー)
SM2KS:KSカバー付(全体シールドカバー+安全蓋)
その他、誤動作等を防ぐ安全ロックレバー「SM2KSS4形」もあります。





【主な用途】
工作機械、プレス機器、溶接機器、運輸車両、設備機器、電子機器、測定機器、木工機器、医療機器、産業機器、各種電気機器など全般

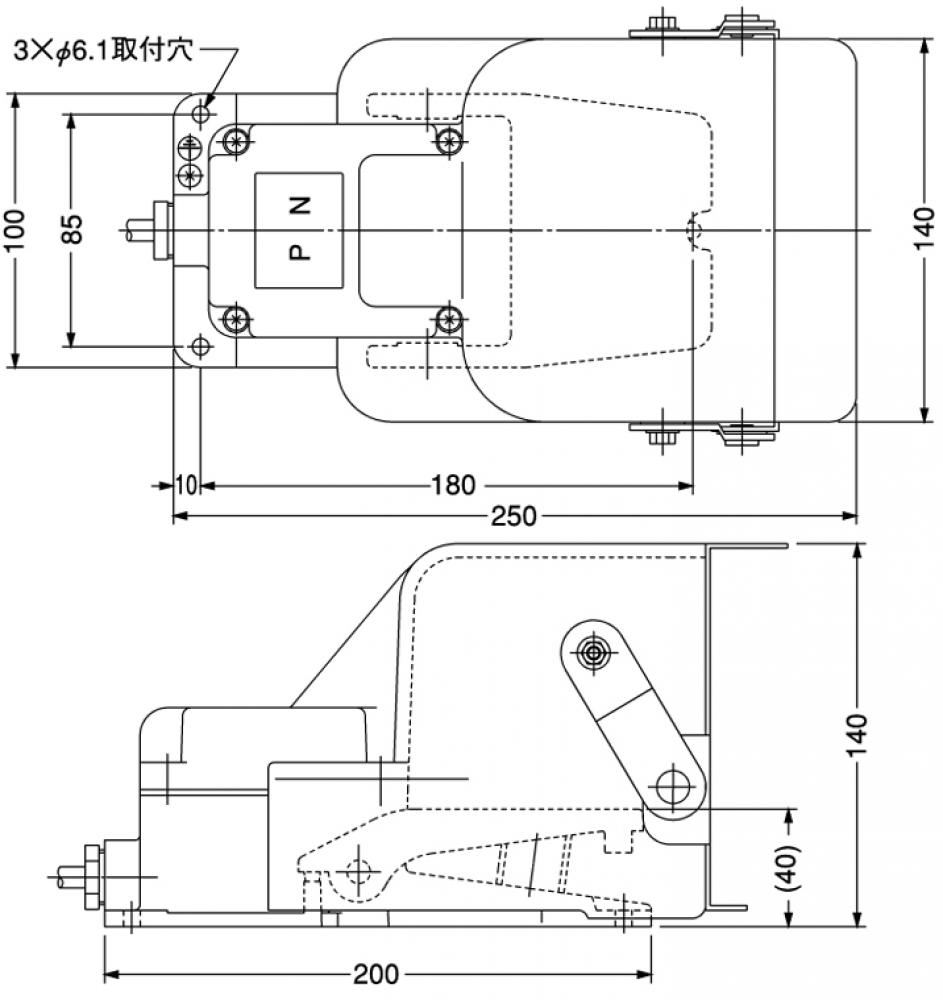

図面

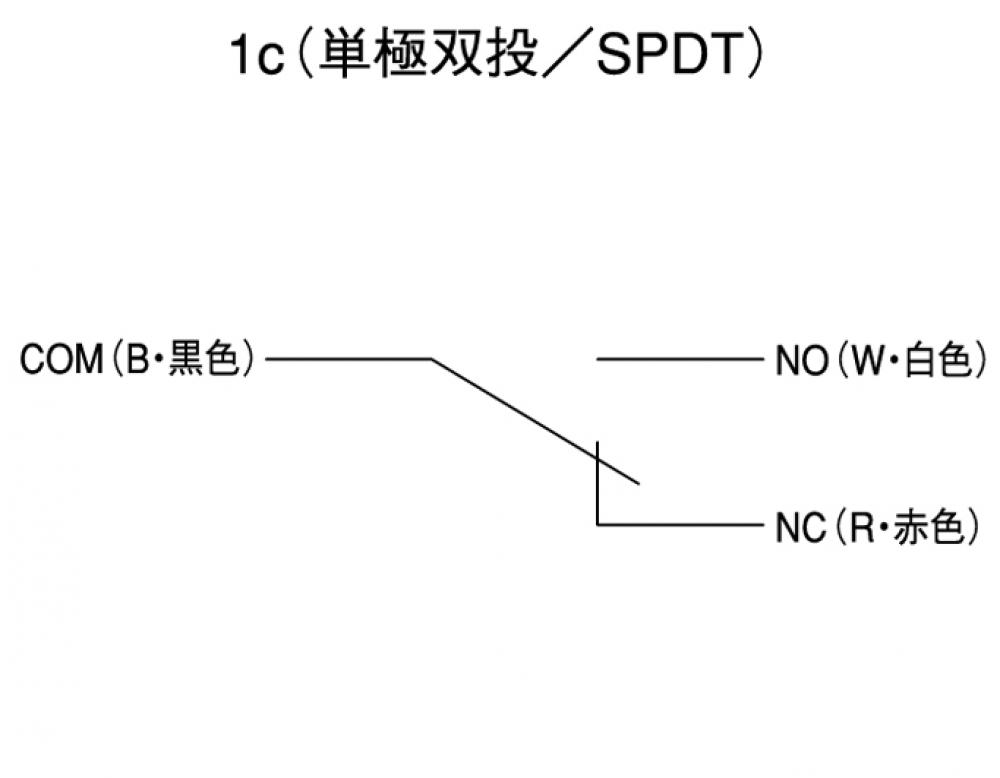

回路図
