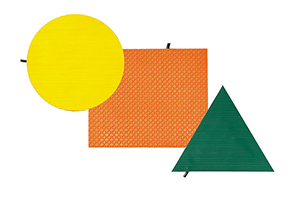

カスタムマットスイッチ

カスタムマットスイッチ

カスタムマットスイッチ

世界各国に輸出され、主に安全確保といったFA関連機器等に使用されております。

焼入れ処理したバネ材に厚く銅メッキを施した電導板の両端をマイラー(ポリフィルム)で絶縁保持してあり、その周囲を外被材(PVC)で押出成形被覆をしたスナップアクション接点のテープ状スイッチです。

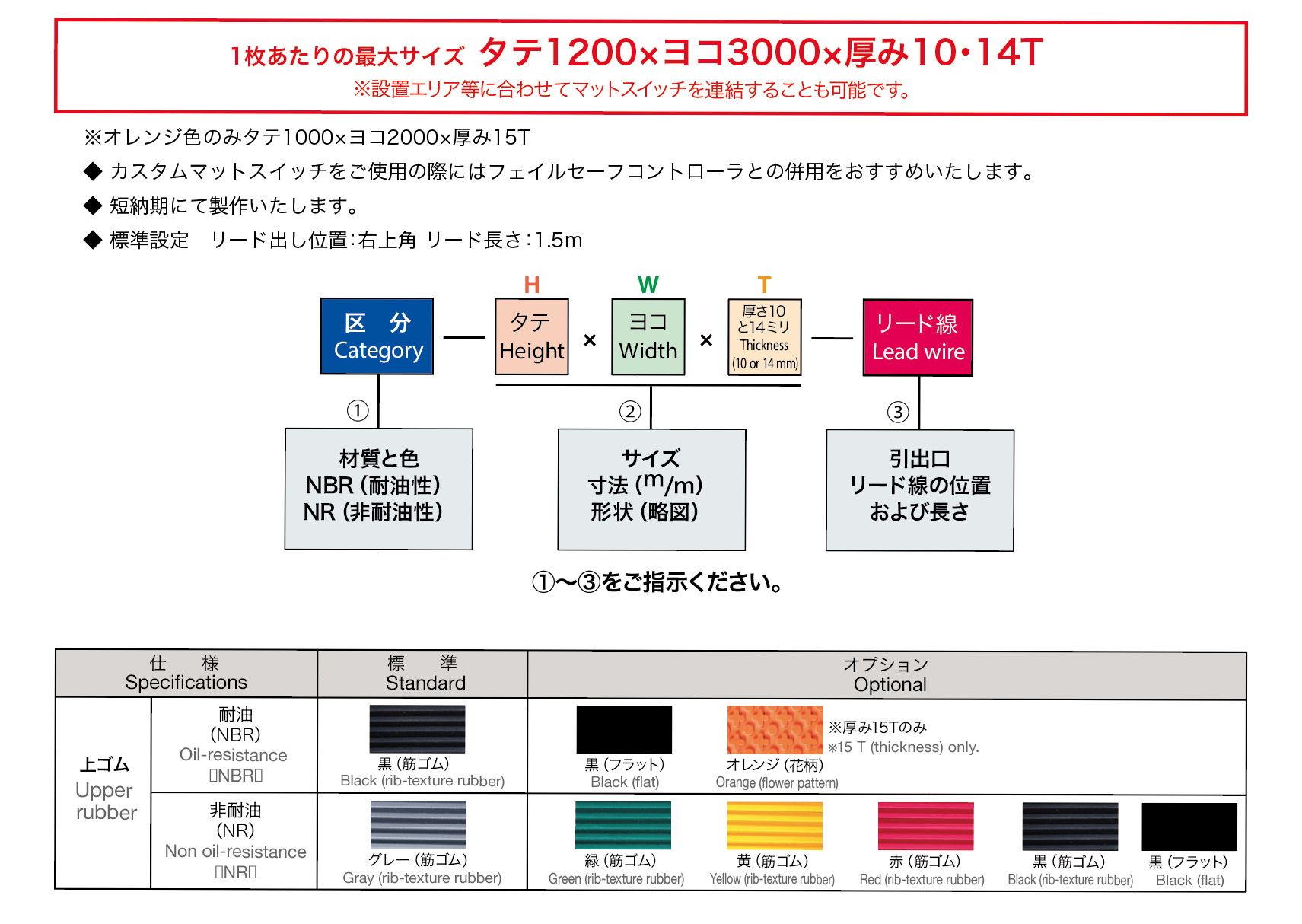

カスタム(別注)サイズのご注文について

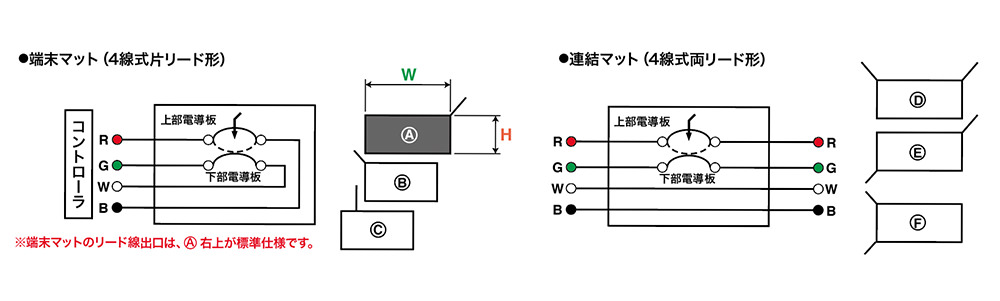

寸法(形状)とリード線の引き出し位置と色分け
[R:(赤)、G:(緑)、W:(白)、B:(黒)]

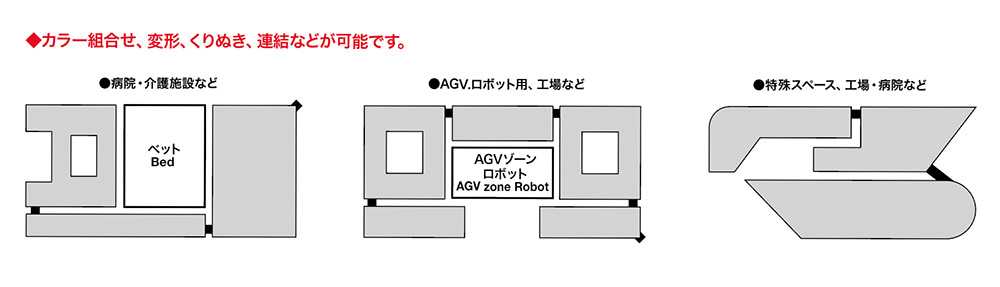

カスタム・マルチゾーンマットスイッチ

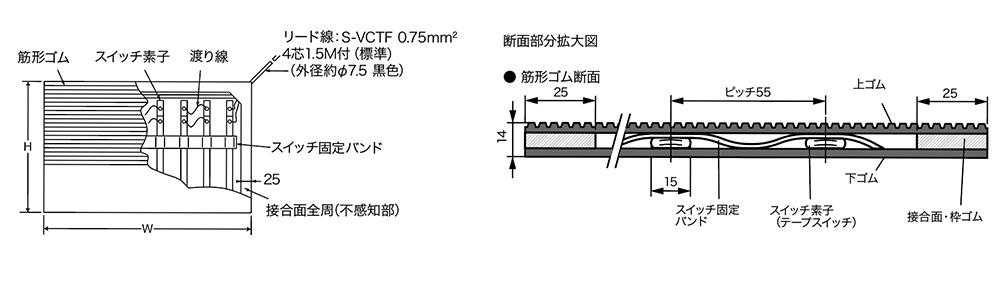

基本構造と名称

定格電圧・電流 AC/DC28V-1A
耐電圧 AC 500V(1分間)
接点寿命 100万回(リレー24V-0.3A負荷)以上
絶縁抵抗 100MΩ以上(DC500Vメガーにて)
接触抵抗 1.0Ω以下(動作力以上のとき)
使用温度範囲 -10℃~+60℃
耐荷重 1960N(φ100押圧板1分間)
保護構造 防滴形(IP54相当)
動作力 約50N(φ15押圧板)
接点構成 1a接点

主な用途

産業用ロボット非常停止、防犯(金庫周辺警戒等)、昇降機停止、自動ドアなど。

  • 産業用ロボット非常停止

    産業用ロボット非常停止

  • 金庫周辺警戒・階段スイッチ

    金庫周辺警戒・階段スイッチ

  • 吊り戸棚などの制御

    吊り戸棚などの制御

  • 昇降機停止マット

    昇降機停止マット

カスタム品

カスタムマットスイッチ

カスタムマットスイッチ
  • ● カスタム品のため、図面にてご指示ください。

専用記入用紙はこちら

オプション

フェイルセーフコントローラー

SC-2形(AC専用)

フェイルセーフコントローラー
  • ● 4線式制御回路器(断線検知器)
  • ● FA用安全エリア作りをバックアップします。

詳細はこちら

フェイルセーフコントローラー

PRSU-4形

フェイルセーフコントローラー
  • ● 4線式制御回路器(断線検知器)
  • ● 規格認定品
  • ● CE認定品
  • ● 安全等級「3」回路可能
  • ● 高精度な安全用ダブルコイルを採用

詳細はこちら

オジデン製品の使用事例Applications

オジデンのフットスイッチやテープ・マットスイッチは様々な分野でご採用いただいております。お客様のご利用イメージから該当する製品をご案内しております。

詳細はこちら
