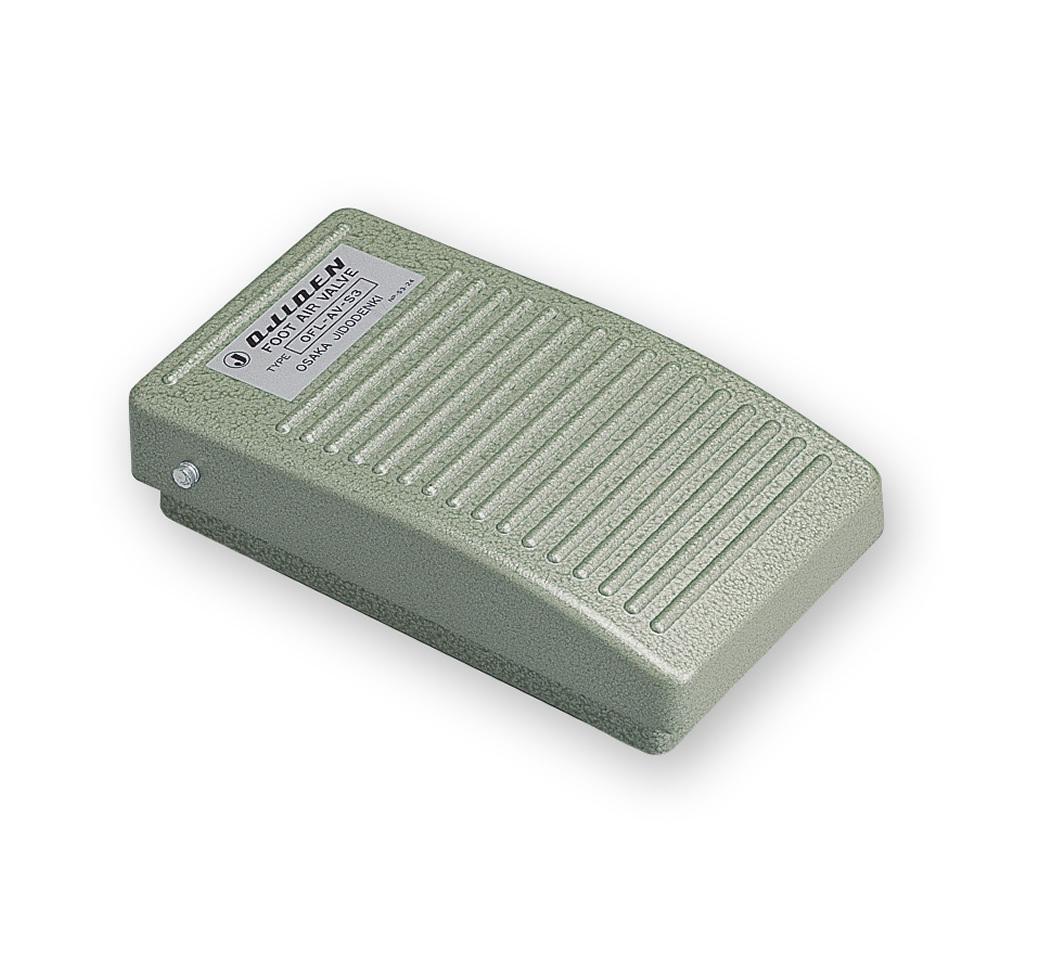

OFL-AV-S3フットエアーバルブ


OFL-AV-S3フットエアーバルブ

動作特性 モーメンタリー
動作力 35N
保護構造 IP30
材質 アルミダイカスト製
カラー グリーンハンマートン
重量 360g
内蔵バルブ MS-01-PP
圧力 0~0.8MPa
有効断面積 1.6mm2
使用流体 圧縮空気
使用温度 5~60℃
接続口径 外径φ4チューブ(ワンタッチ継手)
対応保護カバー OFL-C
原産国 日本
  • アルミ製
  • モーメンタリー
  • エアバルブ
空気圧制御用小形3方弁を内蔵したフットエアーバルブです。
小形で取り扱いが簡単。大流量が得られます。

配管接続はワンタッチボードでナイロンチューブφ4を差し込むだけです。
(※接続口径は外径φ4のみとなります)

図面


回路図


オプション

保護カバー

落下物からの保護、その他による誤作動を防ぐ保護カバー

保護カバー
  • OFL-C
    • 材質:アルミ製
    • 重量:610g
対応機種
S3形、M3形、M4形、S5形、P形
形式説明
形式語尾に「C」を追加してください。 ※形式により取付ビスが異なるため、ご注文の際、現在ご使用のフットスイッチ形式をご用命ください。

取付ベース

小形機器用フットスイッチの固定に便利な取付ベース

取付ベース
  • OFL-T2
    • 材質:スチール製
    • 重量:180g
対応機種
S3形、M3形、M4形
形式説明
形式語尾に「T2」を追加してください。 ※形式により取付ビスが異なるため、ご注文の際、現在ご使用のフットスイッチ形式をご用命ください。
