OFL-S-HMColor:B(ブラック)、R(レッド)、G(グリーン)、Y(イエロー)、W(ホワイト)


OFL-S-HMColor:B(ブラック)、R(レッド)、G(グリーン)、Y(イエロー)、W(ホワイト)

動作特性 モーメンタリー
定格 3A-250V AC
内蔵スイッチ MICROスイッチ S形
接点構成 1a
附属コード VCTF0.75X2芯1.5M
動作力 7.5N
保護構造 IP30
材質 ABS樹脂
カラー ブラック or レッド or グリーン or イエロー or ホワイト
重量 180g
特長 マグネットベース付
原産国 日本
  • ABS樹脂類
  • モーメンタリー
  • 360度操作
薄型多機能スイッチH形シリーズ。
360度操作可能で足はもちろん手、ひじ、ひざ等の操作に最適です。
医療・教育機器・介護関連機器はもちろん、クイズ番組を含むバラエティー番組などにも多数使用されております。
また、丈夫で押しやすいことから、アミューズメント関連機器の押しボタンスイッチとしても最適です。

1a接点薄型多機能スイッチ。

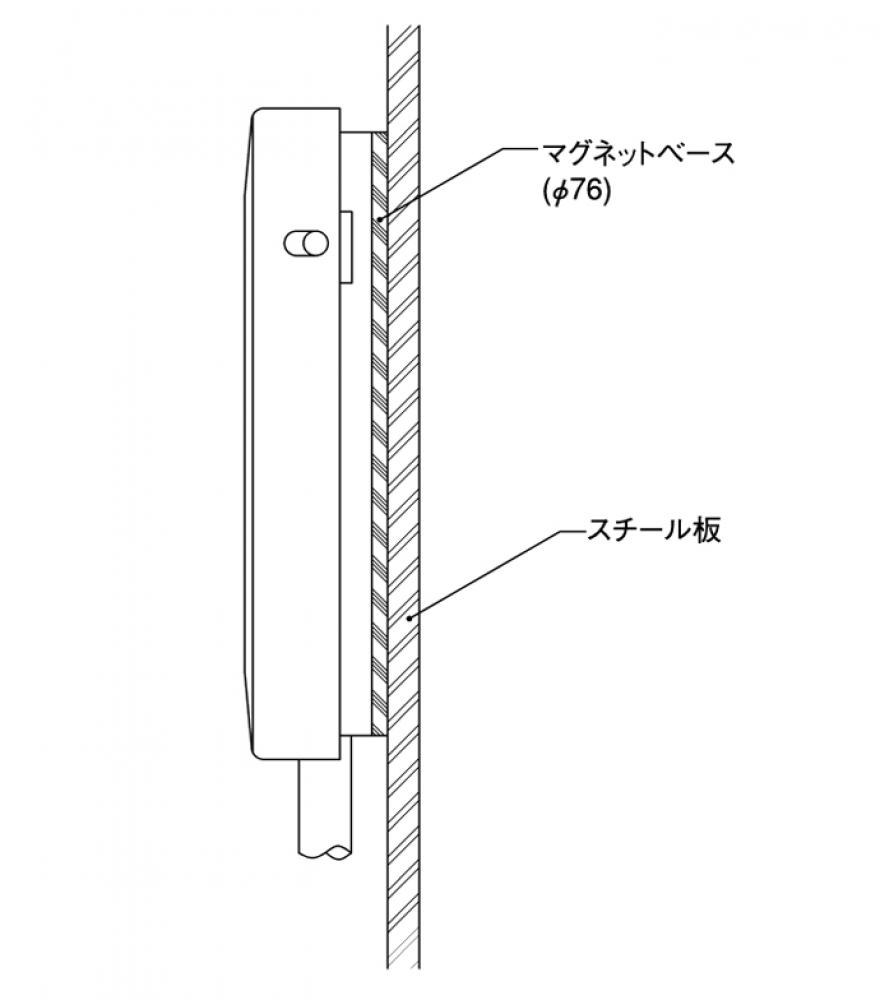

スチール板なら簡単にセット出来るマグネットベース付ですので取付工事不要。
また用途に合わせてスイッチの移動が可能。


※カラーはB(ブラック)、R(レッド)、G(グリーン)、Y(イエロー)、W(ホワイト)の5色からご選定ください。

※カラーのご指示は形式語尾にアルファベットを記載してください。
(例)OFL-S-HM B


【主な用途】
医療機器、産業機器、音響機器、設備機器、電子機器、教育機器、測定機器、通信機器、民生機器、各種オートメーション機器、アミューズメント機器など全般





【注意】
※強力マグネットベースにて周囲機器にご注意ください。

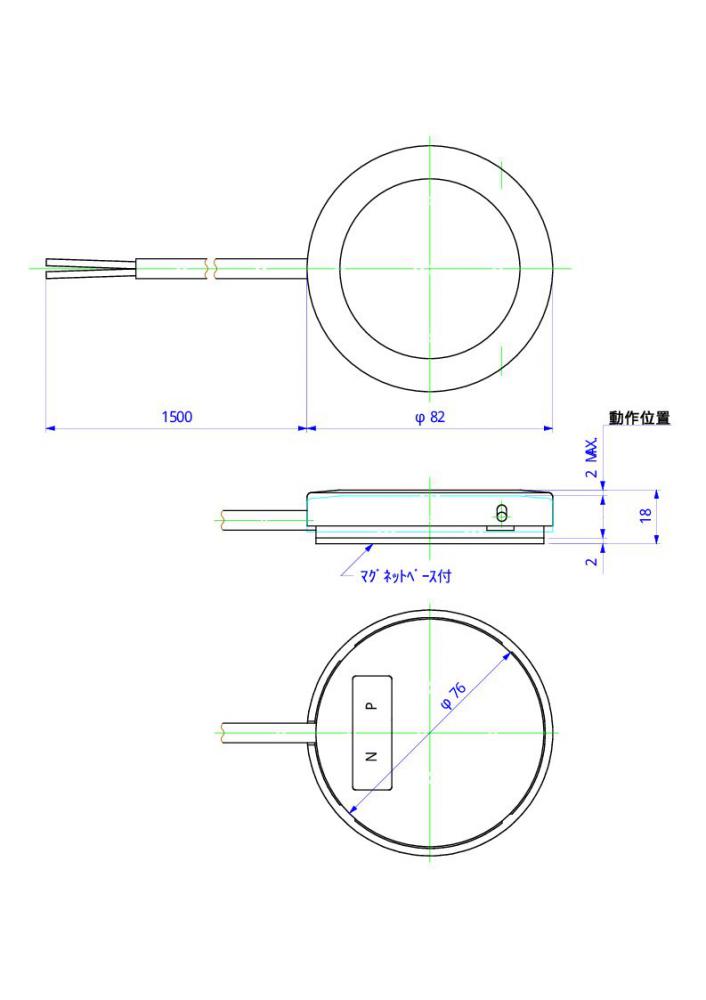

図面

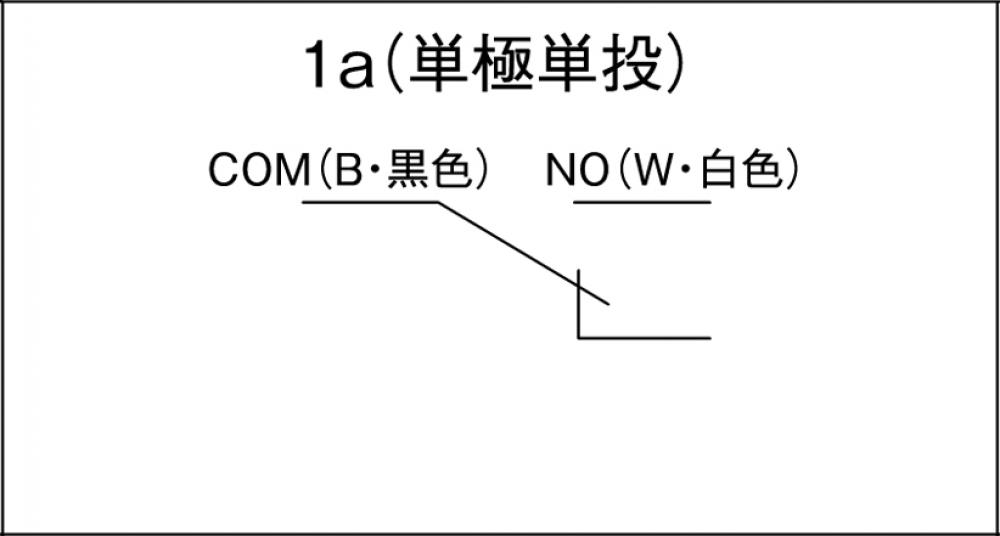

回路図
