OFL-TSG-H


OFL-TSG-H

動作特性 モーメンタリー
定格 0.1A-30V DC
内蔵スイッチ MICROスイッチ S形 (金クラッド接点)
接点構成 1c 各側とも
附属コード VCTF0.75X6芯1.5M
動作力 7.5N
保護構造 IP30
材質 ABS樹脂
カラー 標準色 左:レッド(R)/右:ブラック(B)
※変更可
重量 650g
原産国 日本
  • ABS樹脂類
  • モーメンタリー
  • 微小
  • 2連式
  • 360度操作
薄型多機能スイッチH形シリーズ。
360度操作可能で足はもちろん手、ひじ、ひざ等の操作に最適です。
医療・教育機器・介護関連機器はもちろん、クイズ番組を含むバラエティー番組などにも多数使用されております。
また、丈夫で押しやすいことから、アミューズメント関連機器の押しボタンスイッチとしても最適です。

微少負荷用各1c接点2連式薄型多機能スイッチ。
正転/逆転、上昇/下降などの作業にも最適です。


※カラーは左右ともB(ブラック)、R(レッド)、G(グリーン)、Y(イエロー)、W(ホワイト)の5色からご選定ください。(※ご指示のない場合は標準色となります)

※カラーのご指示は形式語尾にアルファベットを記載してください。
(例)OFL-TSG-H(左:B/右:W)




【主な用途】
医療機器、産業機器、音響機器、設備機器、電子機器、教育機器、測定機器、通信機器、民生機器、各種オートメーション機器、アミューズメント機器など全般

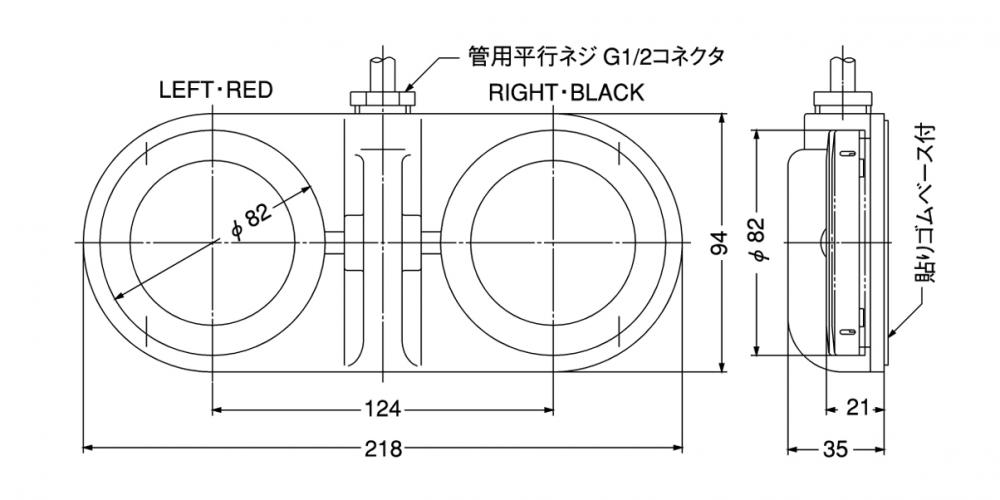

図面

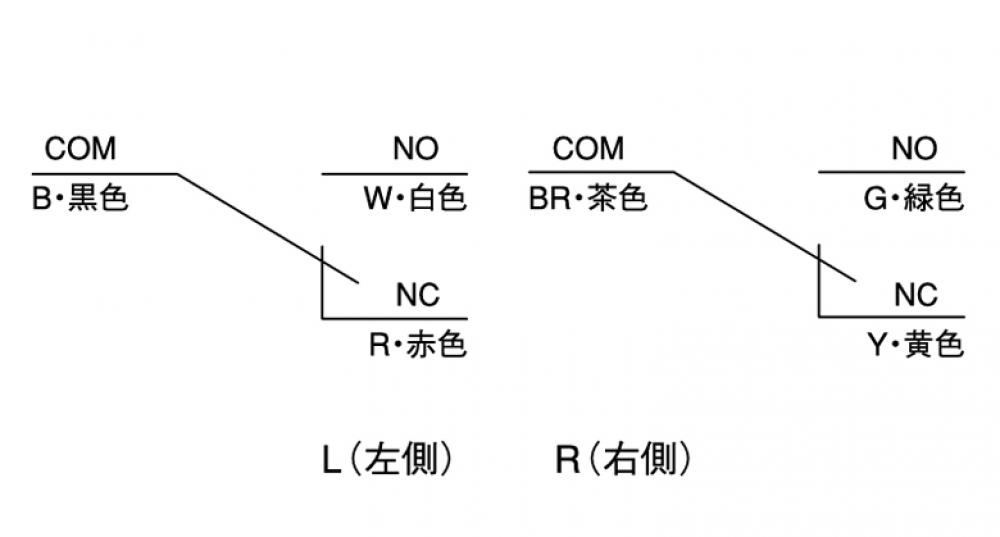

回路図
