OFL-SG5-PMColor:B(ブラック)、R(レッド)、W(ホワイト)


OFL-SG5-PMColor:B(ブラック)、R(レッド)、W(ホワイト)

動作特性 モーメンタリー
定格 0.1A-30V DC
内蔵スイッチ シール構造スイッチ S形
接点構成 1a
附属コード VCTF0.75X2芯1.5M
動作力 9N
保護構造 IP50(内蔵スイッチ)
材質 ABS樹脂
カラー ブラック or レッド or ホワイト
重量 180g
特長 マグネットベース付
原産国 日本
  • ABS樹脂類
  • モーメンタリー
  • 微小
  • 360度操作
ABS樹脂製薄型多機能スイッチP形シリーズ。
360度操作可能で足はもちろん手、ひじ、ひざ等の操作に最適です。
医療・教育機器・介護関連機器はもちろん、プレスなど機械の安全対策としてデッドマンスイッチとしてもご使用されております。

IP50スイッチ内蔵薄型多機能スイッチ。
スチール板なら簡単にセット出来るマグネットベース付ですので取付工事不要。
また用途に合わせてスイッチの移動が可能。

※カラーはB(ブラック)、R(レッド)、W(ホワイト)の3色からご選定ください。

※カラーのご指示は形式語尾にアルファベットを記載してください。
(例)OFL-SG5-PM B


【主な用途】
医療機器、産業機器、音響機器、設備機器、電子機器、教育機器、測定機器、通信機器、プレス機械、工作機械、民生機器、各種オートメーション機器、アミューズメント機器など全般






【注意】
※強力マグネットベースにて周囲機器にご注意ください。

図面

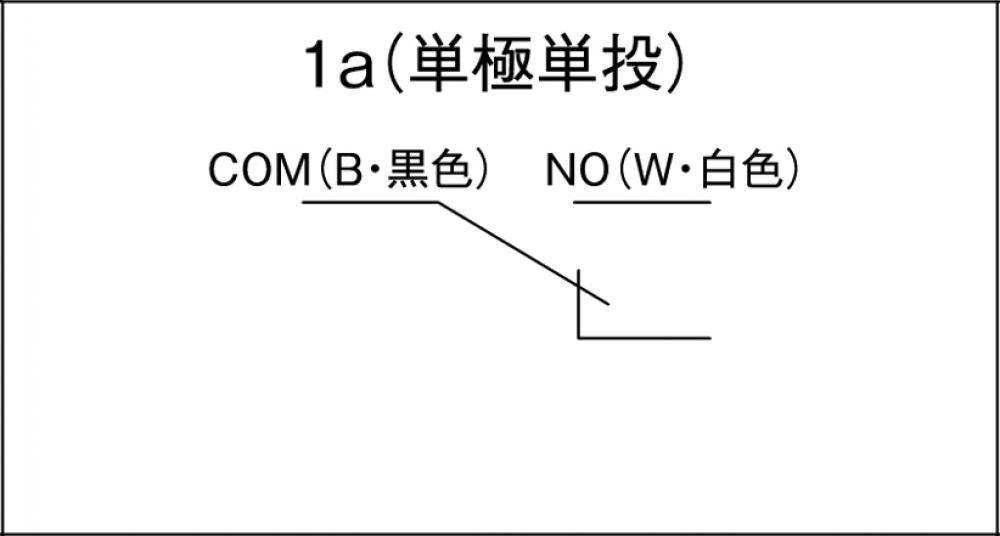

回路図
