OFL-4V-FS


OFL-4V-FS

動作特性 モーメンタリー/オルタネイト
定格 6A-250V AC
内蔵スイッチ MICROスイッチ V形
接点構成 各側とも2c
附属コード 別途 Special order
(適用シース外径:φ8~11)
動作力 25N
保護構造 IP54
材質 アルミダイカスト製
カラー グリーンハンマートン
重量 1900g
対応保護カバー FS用 Cカバー
原産国 日本
  • アルミ製
  • モーメンタリー
  • オルタネイト
  • 防塵
  • 2接点
  • シーソー式
  • コード別途

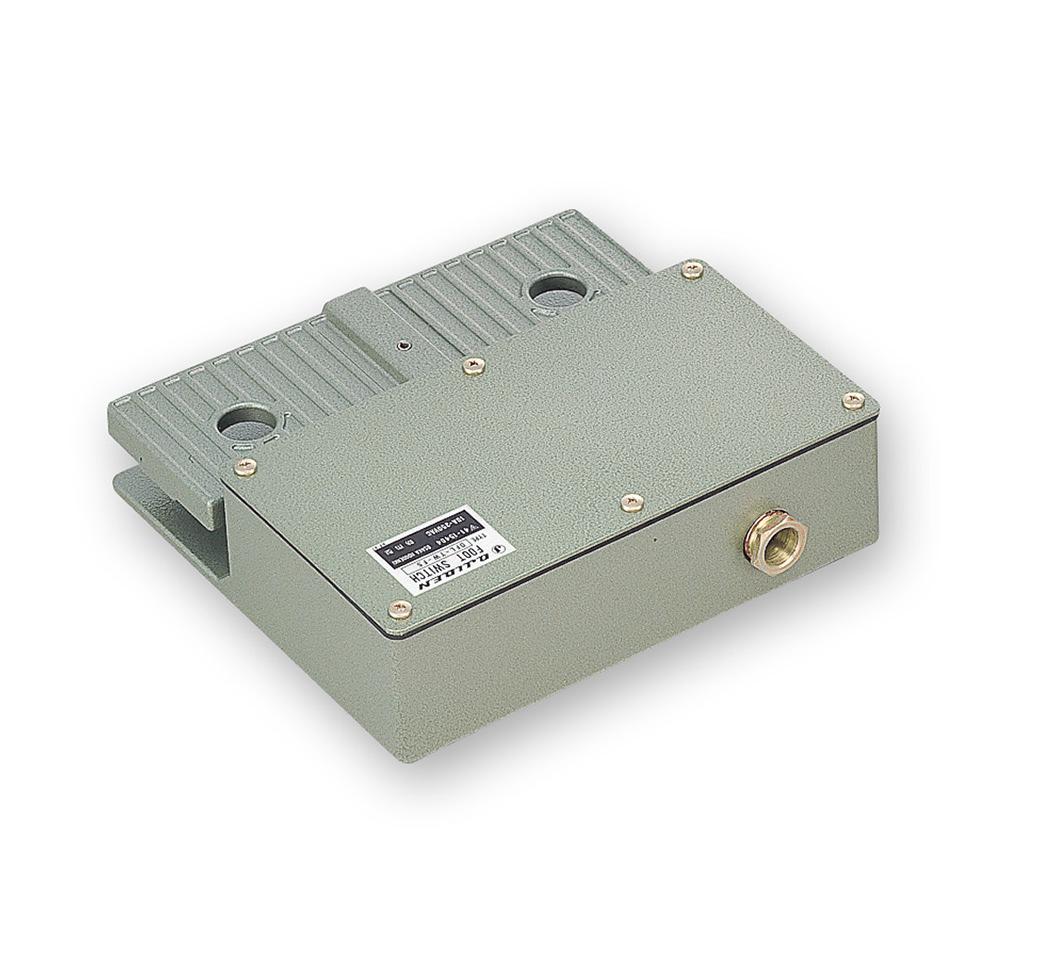

アルミダイカスト製シーソー式フットスイッチFS形シリーズ。

シーソー式フットスイッチはペダル中央部にヒンジシャフトがあり、正転/逆転、上昇/下降などの操作に最適です。
また、内蔵カムの向きを変更する事で動作形式を4パターン変更することが出来ます。

各2c接点/保護カバーなし

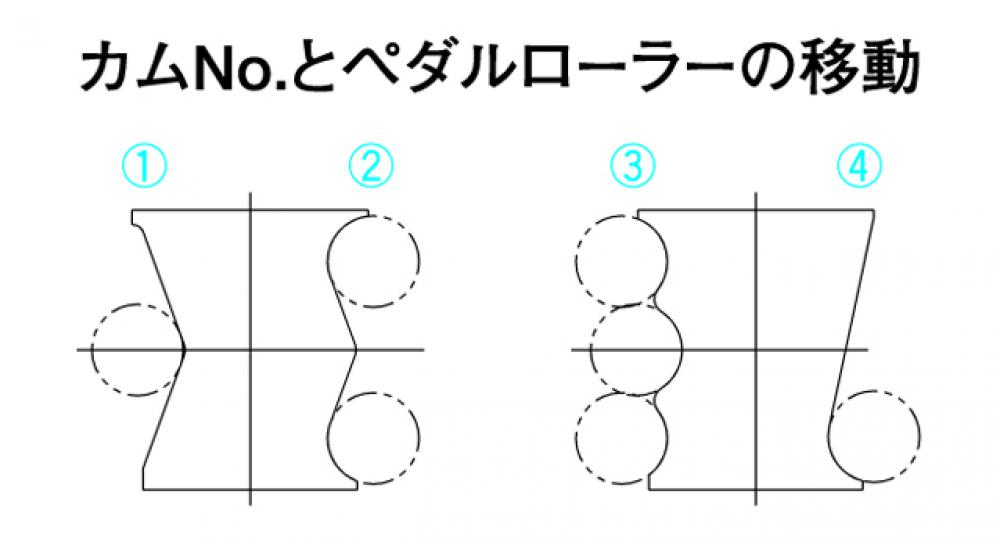

【カムNo.と動作形式】※画像2参照

3位置自由戻り式(標準仕様)/ペダルは常時水平。右側を踏んで左のスイッチON、左側はその逆です。

2位置保持式/左右どちらかにスイッチONし、自己保持(ロック)します。

3位置保持式/左右どちらかにスイッチONし、水平方向にも保持できます。

2段動作式/ペダルは常時右へダウン(傾斜)、左踏み2段動作もできます。




【主な用途】
信号機器、クレーン車両、エレベーター関連、船舶関連、運輸車両、設備機器、電子機器、医療機器、産業機器、各種電気機器など全般

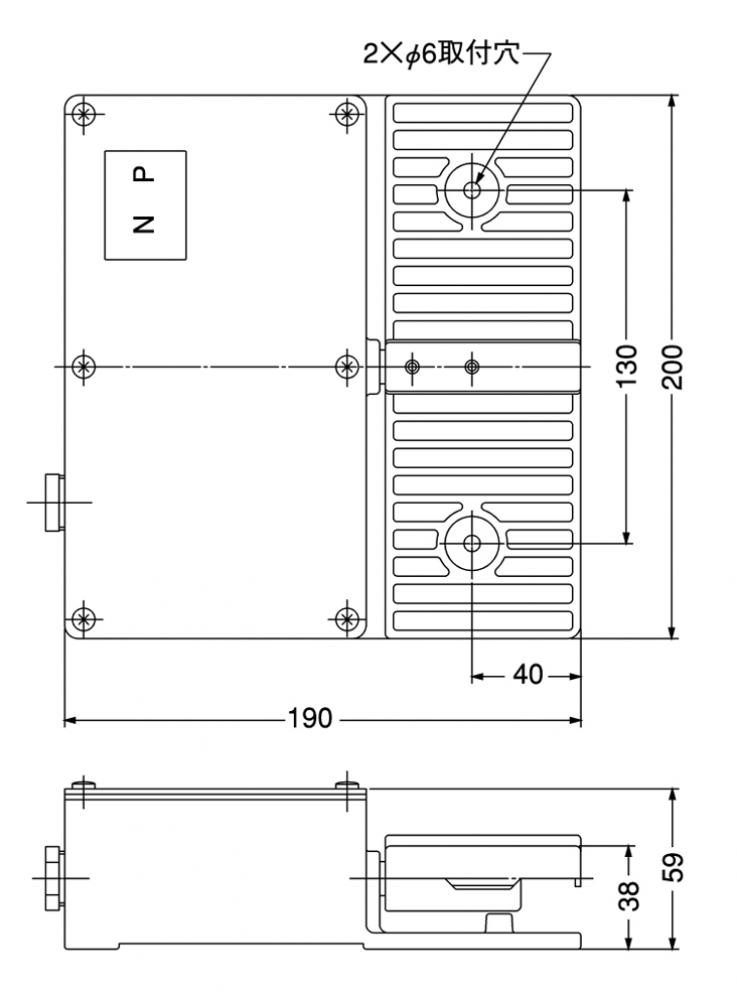

図面

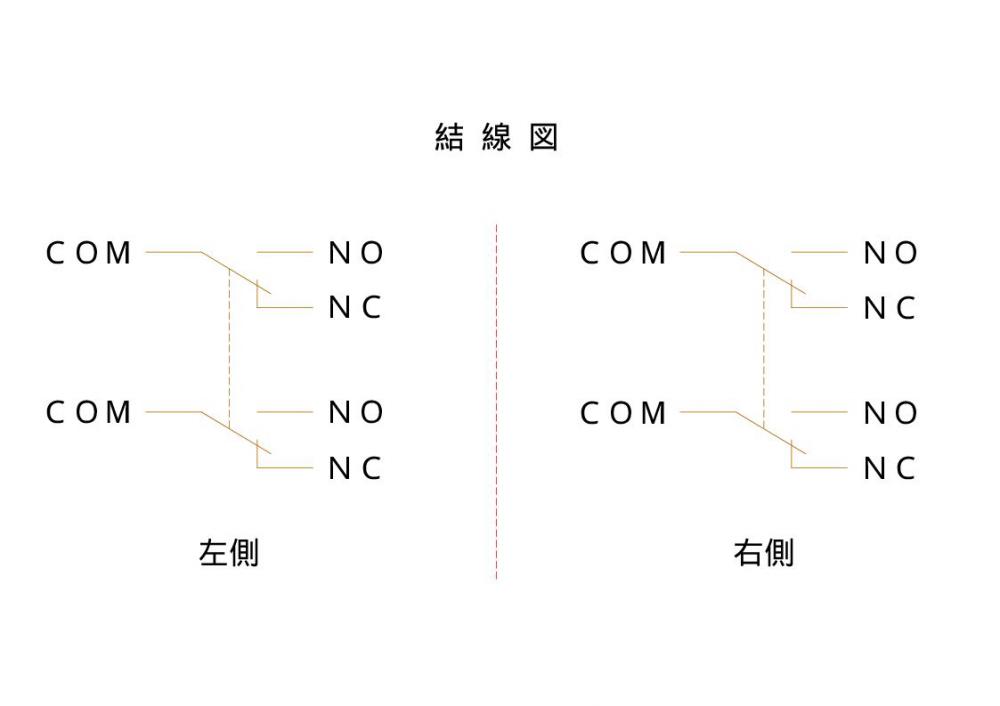

回路図

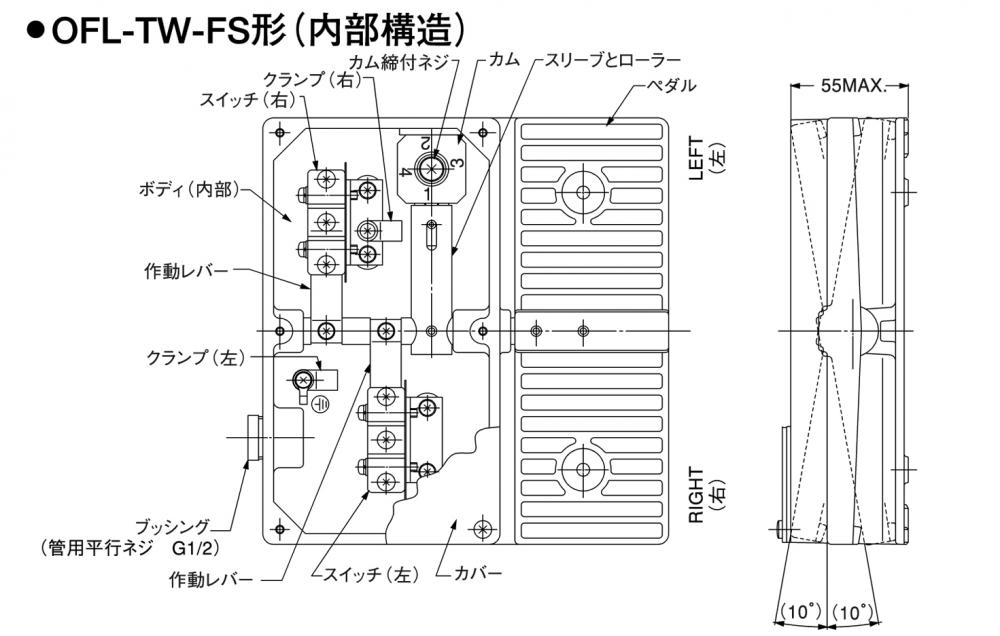

画像1


画像2
