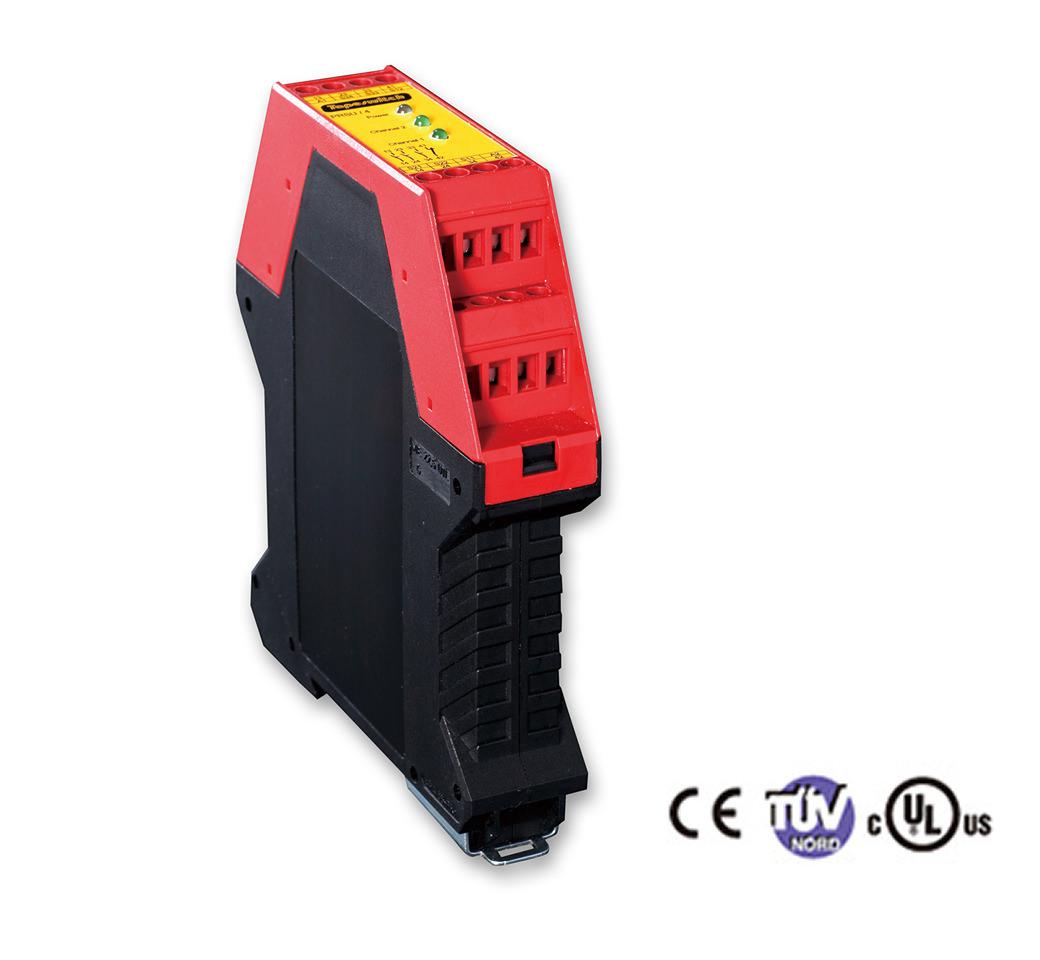

PRSU-4TUV、cUL規格認定品/CE認証品


PRSU-4TUV、cUL規格認定品/CE認証品

安全等級 3 (EN ISO 13849-1:2008)
入力電圧 AC/DC24V
消費電力 3W
安全出力 3回路(3a接点)
出力接点 AC230V-5A
リセット機能 ダイレクト or 外部(リモート)
モニター出力 あり(通常時:1b接点)
モニターランプ なし
取付方法 DINレール式(取付穴なし)
材質 ポリカーボネート
重さ 約170g
特長 高精度の安全用ダブルコイル採用
FA用安全エリア作りをバックアップするフェイルセーフコントローラ(断線確認回路)です。

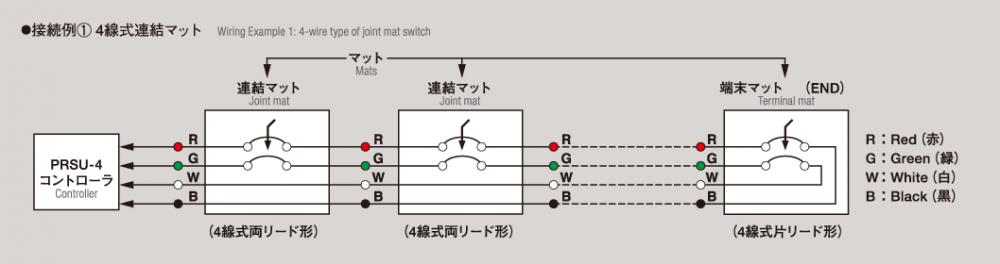

4線式のマットスイッチ、センシングエッジ、テープスイッチなどに組み合わせて使用することにより、万一の電源側トラブルやスイッチ回路の断線、停電の場合でもスイッチを動作させた時と同じ出力が得られますので安全です。
特に、安全対策としてマットスイッチやセンシングエッジ、テープスイッチなどをご使用になられる場合は併用をおすすめいたします。

PRSU-4に各4線式の製品を併用するだけで、規格、CEと認証品となりますので輸出等のさいには最適で安心です。
また、安全等級3回路も可能となります。

・規格認定品
・CE認証品
・安全等級「3」回路可能

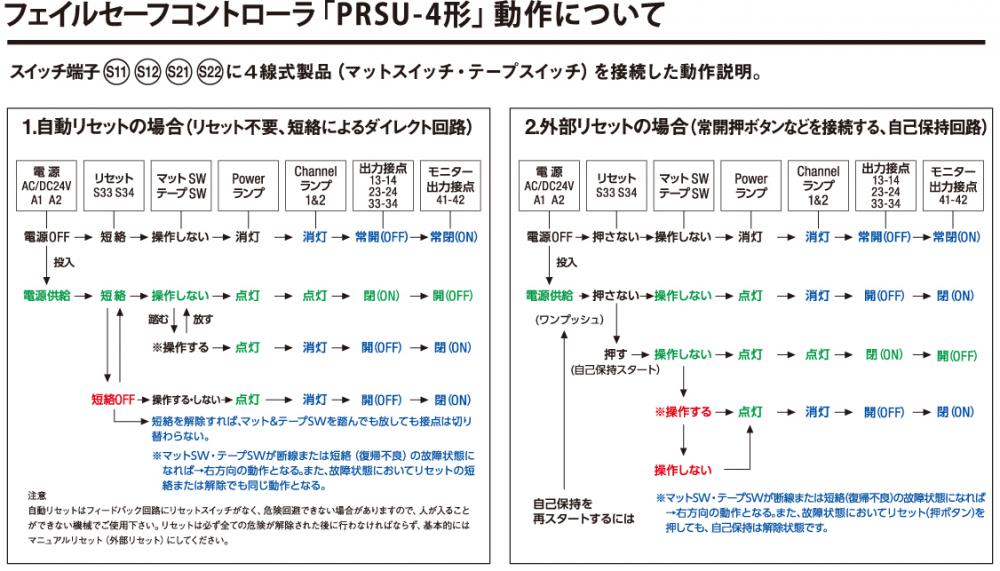

・PRSU-4形の回路は自己保持回路、またはダイレクト回路の選択が可能です。
・4線式マットスイッチやセンシングエッジ、テープスイッチを自己保持回路でご使用の場合は、リセット操作が必要となります。

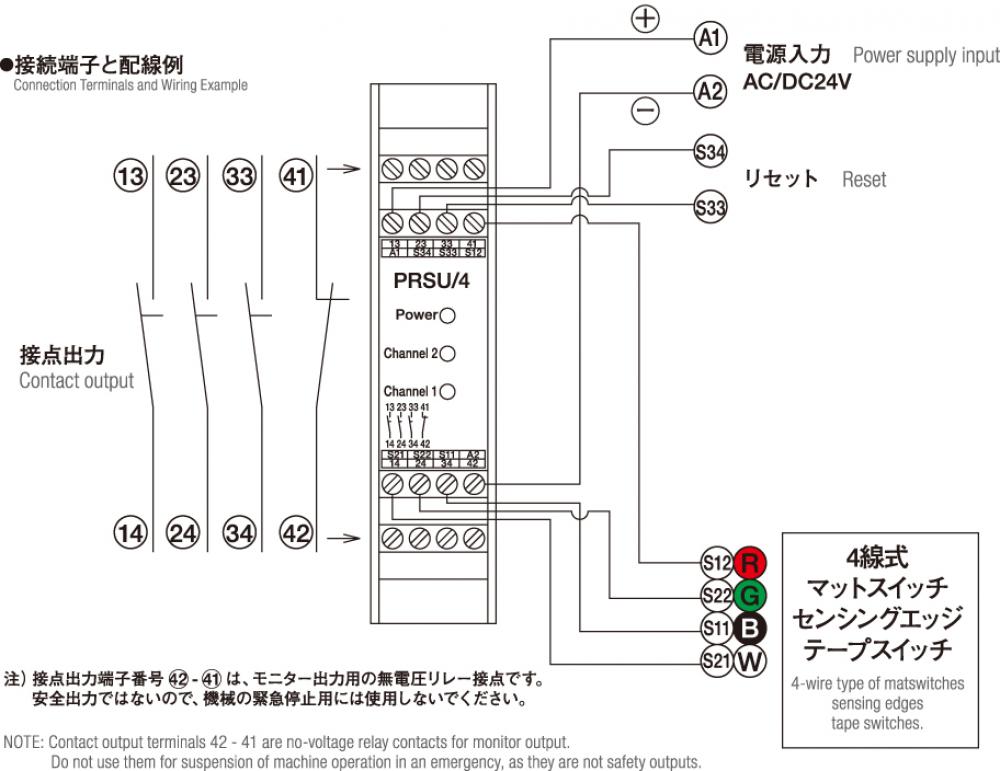

・リセット不要のダイレクト回路でご使用の場合は、リセット端子「S33、S34」をリード線で短絡してください。

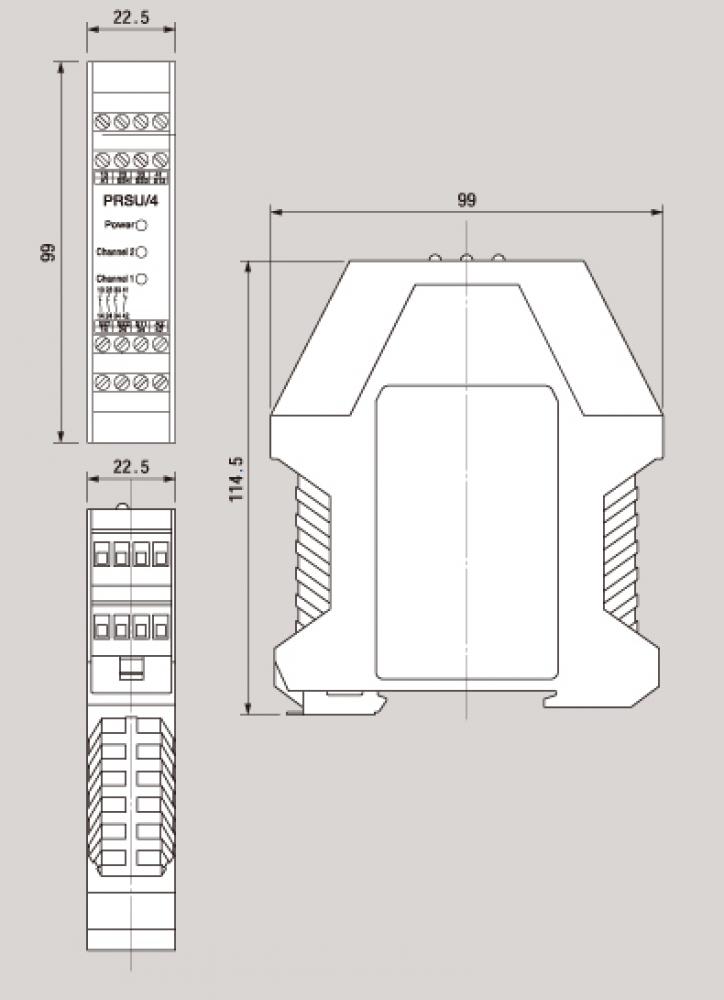

図面


画像3


画像4


画像5
