OFL-F-SM2


OFL-F-SM2

動作特性 オルタネイト
定格 3A-250V AC
内蔵スイッチ 押ボタン形(ロック式)
接点構成 1a
附属コード VCTF0.75X2芯X1.5M
動作力 38N
保護構造 IP54
材質 アルミダイカスト製
カラー グリーンハンマートン
重量 950g
対応保護カバー SM2用Cカバー
SM2用Kカバー
SM2用KSカバー
原産国 日本
  • アルミ製
  • オルタネイト
  • 防塵
産業用フットスイッチのSM2形シリーズは、信頼性と耐久性に優れており、工場内などで安全靴での使用など、さまざまな環境に適しております。
多種多様の仕様により悪環境(防塵、防水、耐油など)の所にも使用できます。

3種類の保護カバーの組替えも可能ですのでその場に合わせた安全対策もできます。

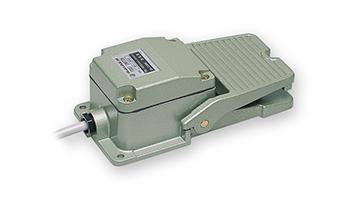

産業用アルミダイカスト製フットスイッチ。
1度踏んだらもう1度踏むまで自己保持するオルタネイトタイプ。
1a接点/保護カバーなし


【保護カバー形式説明】
SM2:保護カバーなし
SM2C:Cカバー付(上部保護カバー)
SM2K:Kカバー付(全体シールドカバー)
SM2KS:KSカバー付(全体シールドカバー+安全蓋)





【主な用途】
工作機械、プレス機器、溶接機器、運輸車両、設備機器、電子機器、測定機器、木工機器、医療機器、産業機器、各種電気機器など全般

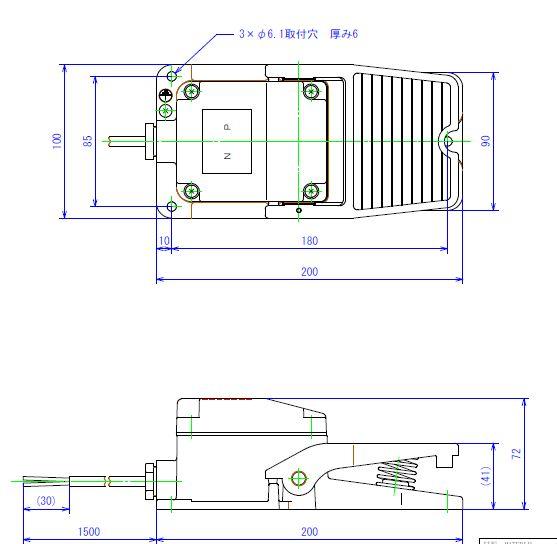

図面


回路図
