OT-02BColor:Y(イエロー)、B(ブラック)


OT-02BColor:Y(イエロー)、B(ブラック)

定格電圧・電流 AC/DC28V-1A
耐電圧 AC 500V(1分間)
接点寿命 100万回(リレー24V-0.3A負荷)以上
絶縁抵抗 100MΩ以上(DC500Vメガーにて)
接触抵抗 1.0Ω以下(動作力以上のとき)
使用温度範囲 -10℃~+60℃
耐荷重 1470N(φ100押圧板1分間)
保護構造 防滴形(IP54相当)
リード線 VFF 0.75m㎡,0.5m(標準)
※リード長 変更可
動作力 約12N(φ15押圧板)
重量 約100g/m
接点構成 1a接点
不感知部 両端に約25mm
カラー イエロー or ブラック
防水強化処理 対応可 ※オプション

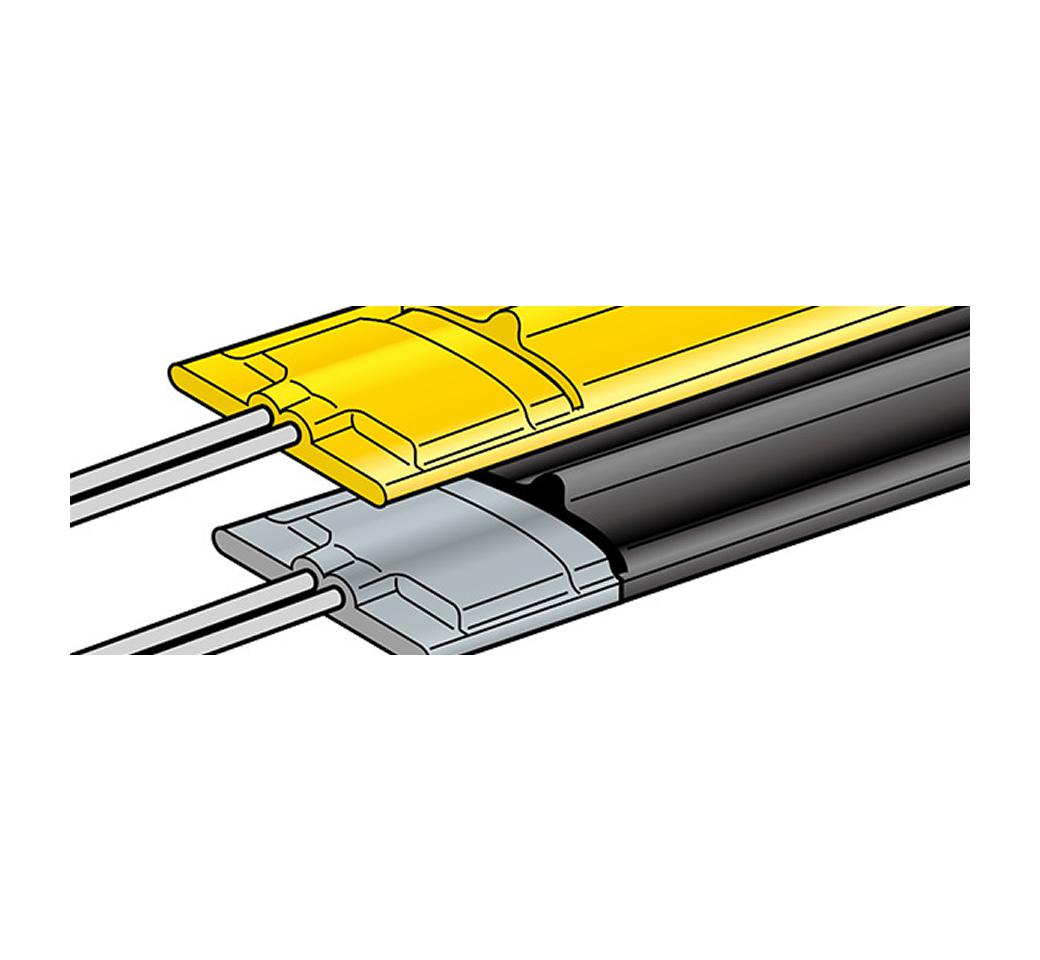

適応アルミチャンネル OC-06 ※オプション
あらゆるシーンで安全と安心をサポート。
アイデア次第で用途は無限に広がります。


・テープスイッチ幅19mm高感度動作力形

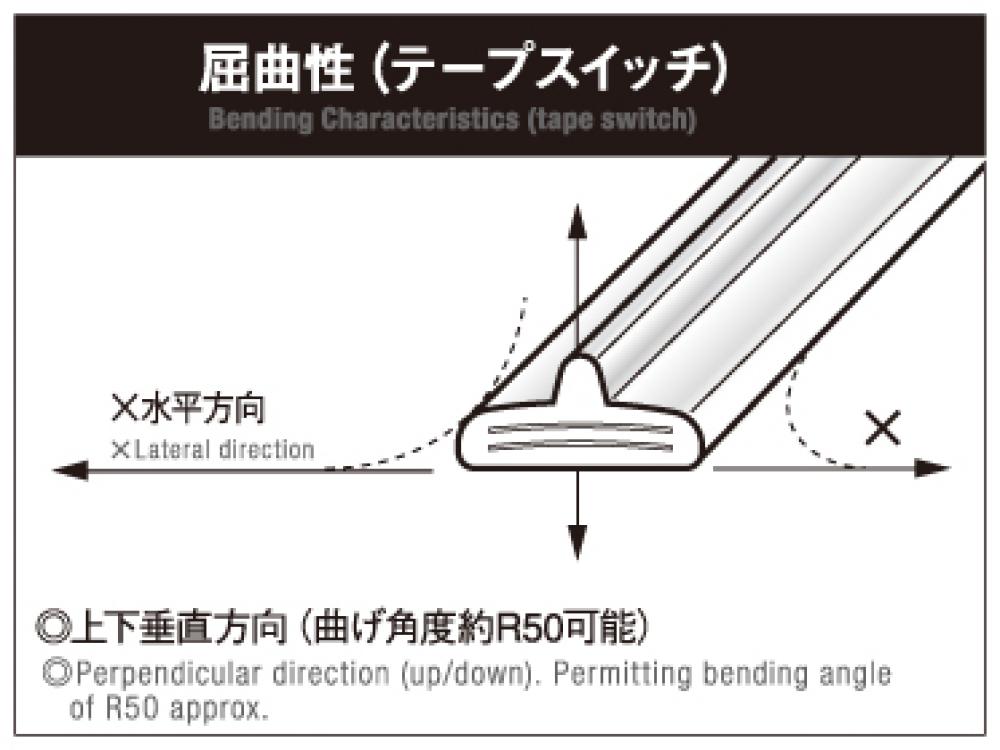

・曲げ角度は約R50



【形式説明】
OT-02B-(Y or B) L=●●(※本体長さ)
2線式 or 4線式
コード●m(※コード長さ:ご指定が無い場合は500mmとなります)


【オプション品について】
4線式のみフェイルセーフコントローラとの併用が可能です。

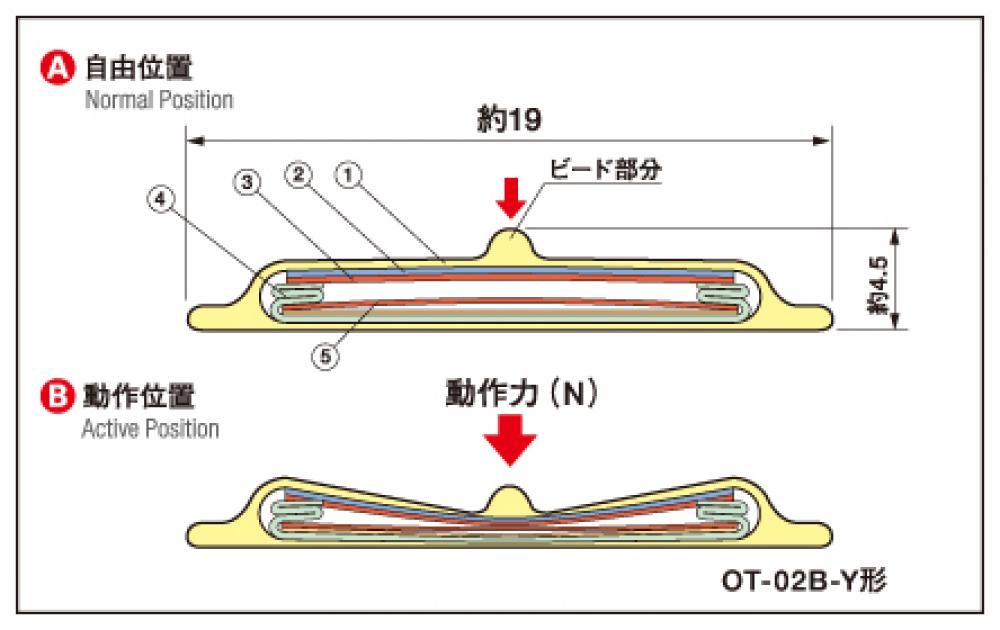

形状断面

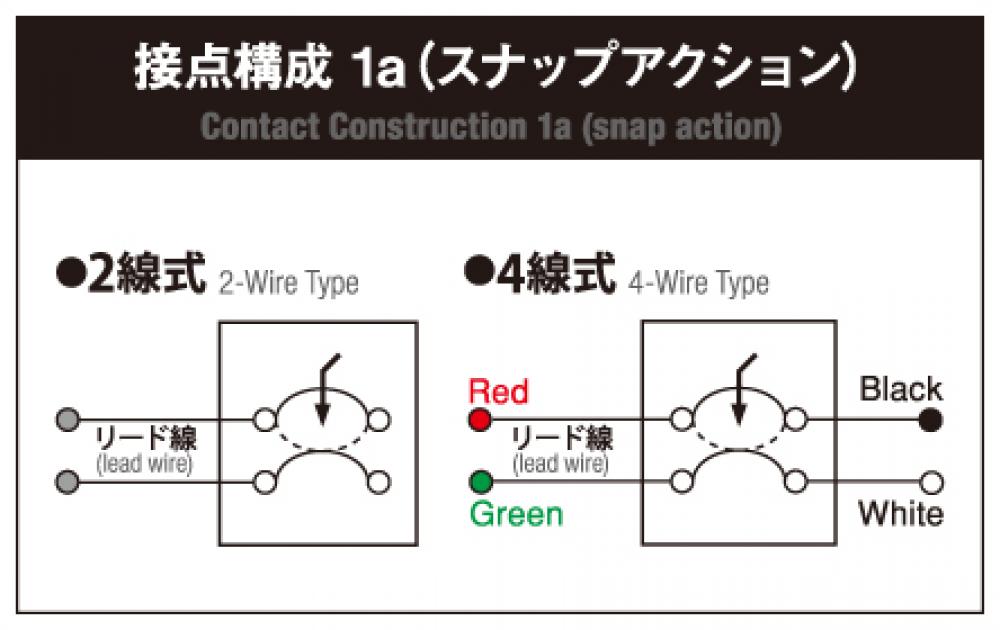

回路図


画像1


画像2


オプション

取付アルミチャンネル

OC-04形(適用形式:OT-41BP、TS3)

取付アルミチャンネル
  • ● 最大長:2メートル(※穴あけ加工はオプション)
  • ● チャンネルの長さは分割となる場合があります。

詳細はこちら

取付アルミチャンネル

OC-06形(適用形式:OT-02A、02B)

取付アルミチャンネル
  • ● 最大長:2メートル(※穴あけ加工はオプション)
  • ● チャンネルの長さは分割となる場合があります。

詳細はこちら

フェイルセーフコントローラー

SC-2形(AC専用)

フェイルセーフコントローラー
  • ● 4線式制御回路器(断線検知器)
  • ● FA用安全エリア作りをバックアップします。

詳細はこちら

フェイルセーフコントローラー

PRSU-4形

フェイルセーフコントローラー
  • ● 4線式制御回路器(断線検知器)
  • ● 規格認定品
  • ● CE認定品
  • ● 安全等級「3」回路可能
  • ● 高精度な安全用ダブルコイルを採用

詳細はこちら
