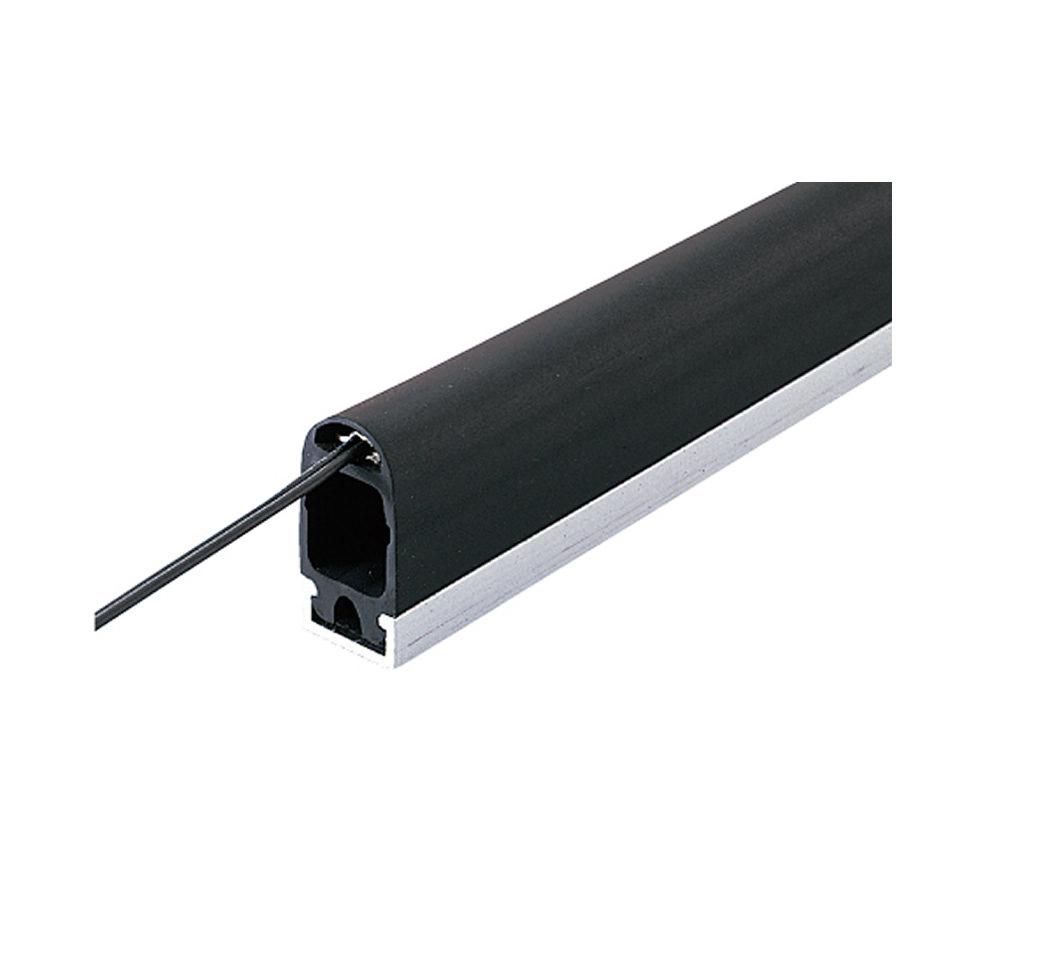

OT-TS47FColor:B(ブラック)


OT-TS47FColor:B(ブラック)

定格電圧・電流 AC/DC28V-1A
耐電圧 AC 500V(1分間)
接点寿命 100万回(リレー24V-0.3A負荷)以上
絶縁抵抗 100MΩ以上(DC500Vメガーにて)
接触抵抗 1.0Ω以下(動作力以上のとき)
使用温度範囲 -10℃~+60℃
耐荷重 1470N(φ100押圧板1分間)
保護構造 防滴形(IP54相当)
リード線 VFF 0.75m㎡,0.5m(標準)
※リード長 変更可
動作力 約13N(φ15押圧板)
重量 約950g/m
接点構成 1a接点
不感知部 両端に約25mm~30mm
カラー ブラック
縮みしろ 約25mm
ラバー材質 TPE(ポリオレフィン系エラストマー)
エンドキャップ材質 CR(クロロプレンゴム) ※オプション
防水強化処理 対応可 ※オプション

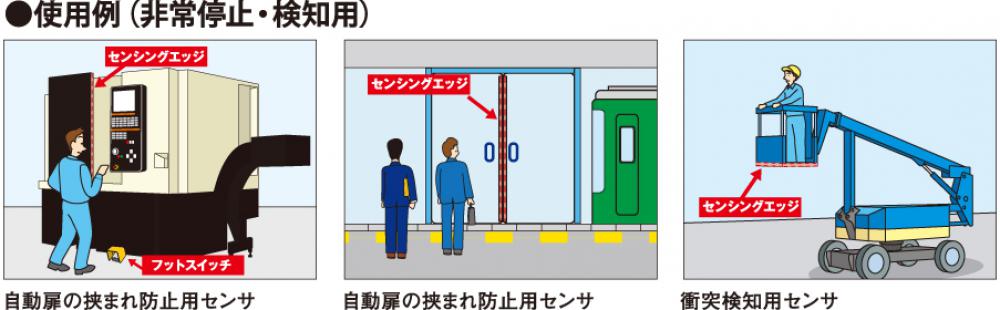

自動ドア(エレベーター、車両、住宅ドア、高速シャッター)や各種機械類の挟まれ防止、医療機器などの非常停止、その他無人車両(AGVなど)、作業車両の衝突検知センサー(バンパー)など安全対策製品として有効です。
また、万一光電センサーなどが反応しなく事故が起きるのを防ぐ事でも、センシングエッジを取り付けておくと2重の安全対策として安心です。


・大型エッジ構造
・即作動型、高感度型
・縮みしろ25mmにて衝突を軽減できます。
・Aチャンネル(アングルチャンネル)対応可能 ※オプション
・エンドキャップ別途(1set/2個) ※オプション
・材料最大寸法:エッジラバー(2400mm)/アルミチャンネル(2400mm)
※長いもには継いで使用可能



【形式説明】
OT-TS47F-B L=●●(※本体長さ)

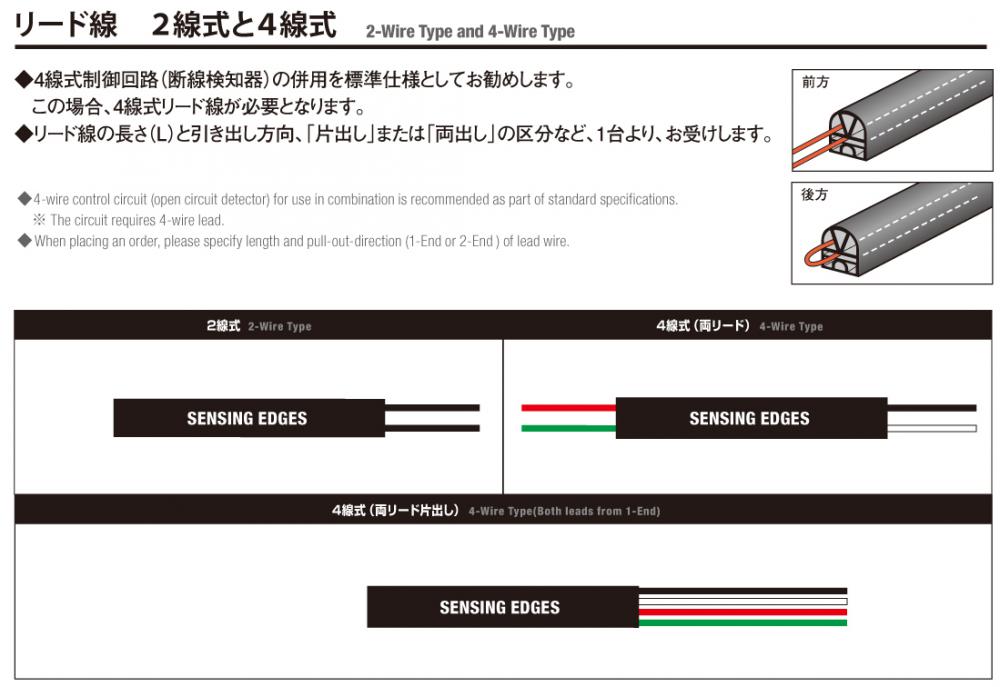

2線式 or 4線式(※4線式の場合:両出し or 片出し)
コード●m(※コード長さ:ご指定が無い場合は500mmとなります)
※Aチャンネル、エンドキャップが必要の場合は別途ご指定ください。


【オプション品について】
4線式のみフェイルセーフコントローラとの併用が可能です。

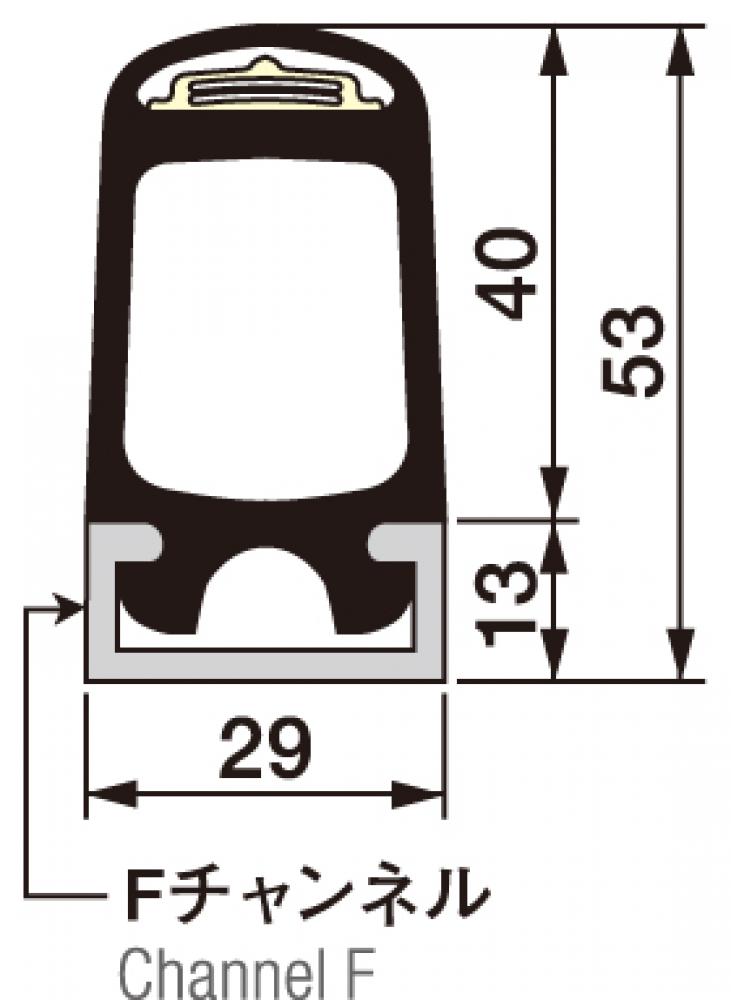

形状断面

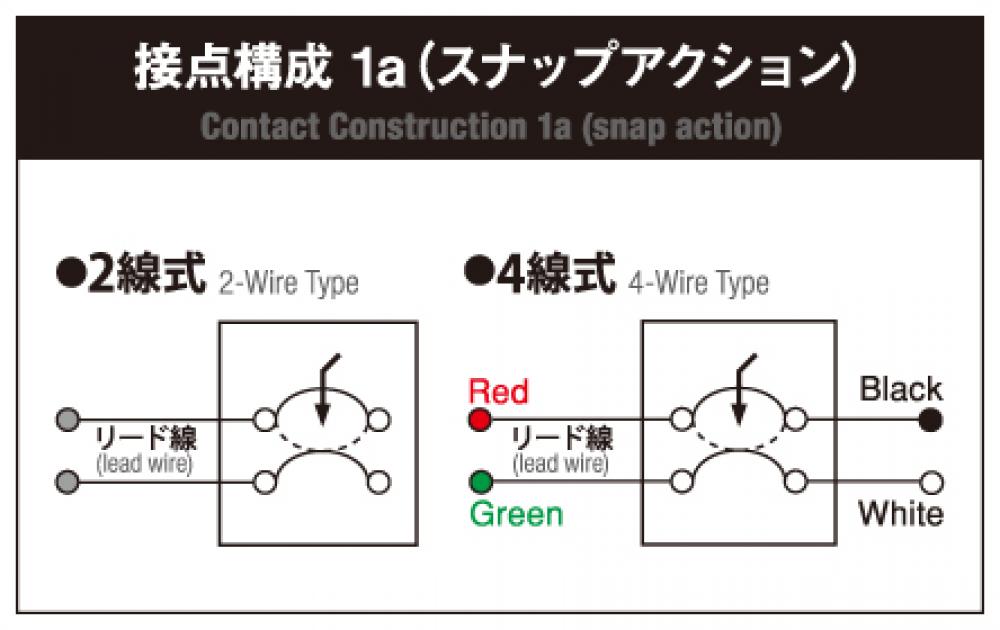

回路図


画像3


画像4


オプション

フェイルセーフコントローラー

SC-2形(AC専用)

フェイルセーフコントローラー
  • ● 4線式制御回路器(断線検知器)
  • ● FA用安全エリア作りをバックアップします。

詳細はこちら

フェイルセーフコントローラー

PRSU-4形

フェイルセーフコントローラー
  • ● 4線式制御回路器(断線検知器)
  • ● 規格認定品
  • ● CE認定品
  • ● 安全等級「3」回路可能
  • ● 高精度な安全用ダブルコイルを採用

詳細はこちら
